Elektronikus platformmérleg beépített címkenyomtatási funkcióval

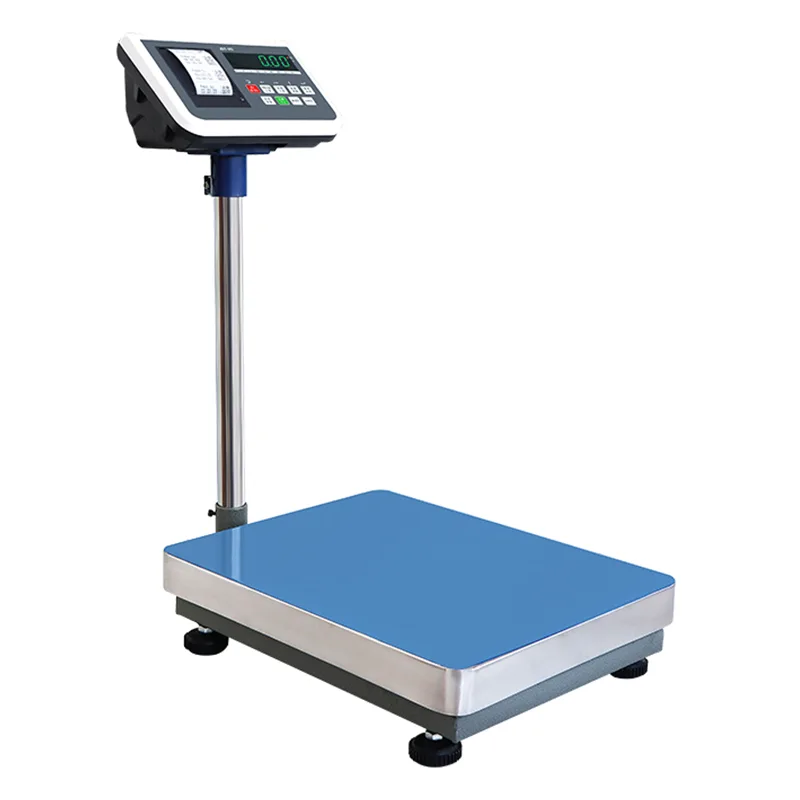

A beépített címkenyomtatási funkcióval rendelkező elektronikus platformmérleg (JDT-JT-H8 sorozat) a Jiangsu Jutian Weighing Equipment Co., Ltd. által gyártott helyhez kötött súlymérő és nyomtató munkaállomás. Merev hegesztett acélplatformot, nyúlásmérő mérőcellákat, LED digitális kijelzőt és integrált hőnyomtatót egyesít egyetlen egységben. A berendezést olyan munkaállomásokhoz tervezték, ahol a tételeket lemérik, és a mérés helyén azonnal létre kell hozni egy nyomtatott jegyzőkönyvet – például súlyjegyet, szállítási címkét vagy ellenőrzési bizonylatot.

Ellentétben a mozgó gyártósorokon működő ellenőrző mérlegekkel, a H8 sorozatú platformmérleg a statikus súlyt méri, miután a tételt a serpenyőre helyezték, és a leolvasás stabilizálódik. A nyomtatást manuálisan indítja el a kezelő, vagy automatikusan a súlystabilizáláskor, a konfigurált módtól függően. A berendezés alkalmas fogadó dokkok, szállítóállomások, termelési emeleti ellenőrző pontok és minőségi mintavevő állomások fogadására.

Modelll specifikációk

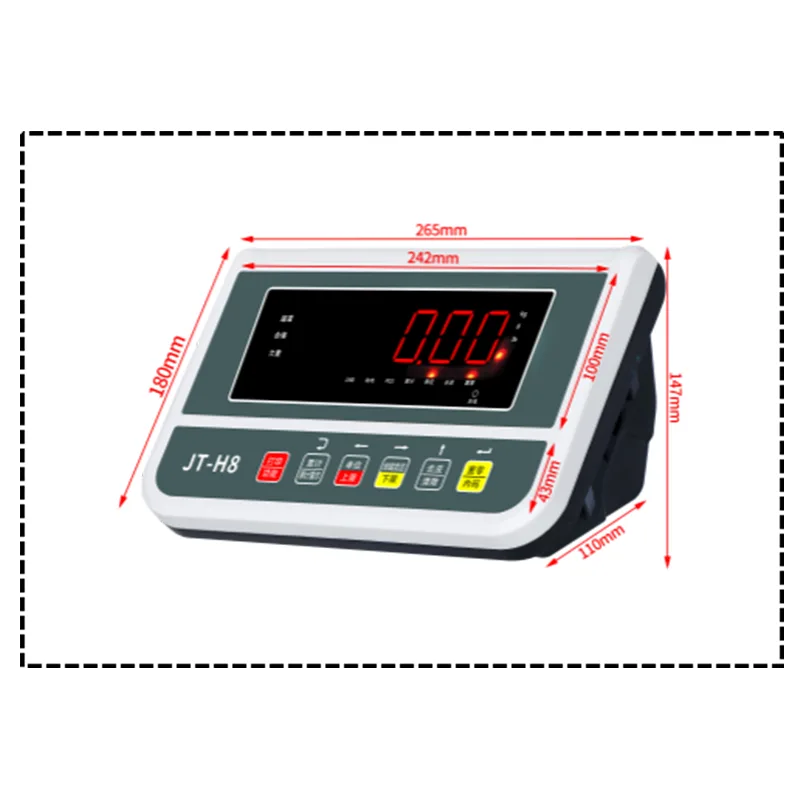

Általános előírások:Kijelző: 32 mm magas LED digitális csöves kijelző; Mértékegységek: kg / g / lb (szabadon kapcsolható); Jelzőház: ABS műanyag ház 6 mechanikus kulccsal; Tápellátás: AC 220V beépített 6V 4A újratölthető akkumulátorral (AC/DC kettős felhasználású); Alapfunkciók: nullázás, tára, bruttó/nettó tömeg, felhalmozás, beépített riasztás, súlymemória, energiatakarékos üzemmód; Opcionális kommunikáció: RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi, 4G IoT, USB tároló, relé kimenet, 5 V I/O kimenet, 4-20 mA analóg kimenet; Opcionális tartozékok: háromszínű riasztólámpa, külső nyomtató, nagy kijelző, vonalkód-leolvasó. A platform méretei és anyagai konfigurálhatók.

A Jiangsu Jutian Weighing Equipment Co., Ltd. több mint 20 éve szakosodott mérlegműszerekre, és rendelkezik ISO9001 minőségirányítási tanúsítvánnyal és CE terméktanúsítvánnyal. A cég 919 K+F központja 68 nemzeti szabadalmat és 20 szoftver szerzői jogot fejlesztett ki. A gyártást két létesítményben végzik szabványosított eljárásokkal, amelyek magukban foglalják az acélváz hegesztését, az erőmérő cella kalibrálását és a végső funkcionális tesztelést. A nem szabványos platformméretek, keretanyagok és szoftverkonfigurációk támogatottak.

Platform építés és terhelési cella integráció

A mérőállvány kerete szénacél profilokból készül, amelyeket minden szerkezeti csatlakozásnál folyamatos hegesztéssel szerelnek össze. Hegesztés után a keret felület-előkészítésen és zománcfestéken megy keresztül a korrózióvédelem érdekében beltéri ipari környezetben. A mérőedény rozsdamentes acélból készült, így tartós, könnyen tisztítható felületet biztosít, amely közvetlenül érintkezik a mért tárgyakkal.

A speciális környezetvédelmi követelményeket támasztó létesítményeknél a megrendeléskor alternatív vázanyagok adhatók meg. A teljes 304-es rozsdamentes acél vázszerkezet áll rendelkezésre mosogatási környezetekhez, élelmiszer-feldolgozó területekhez vagy magas páratartalmú helyekhez. Vegyi feldolgozáshoz vagy tengeri légköri alkalmazásokhoz a 316 rozsdamentes acél a megnövelt lyuk- és réskorrózióállóság érdekében megadható.

A mérőcellák nyúlásmérő típusúak, többpontos elrendezésben az emelőkosár alatt vannak beállítva, hogy stabil súlyleolvasást biztosítsanak, függetlenül a terhelés helyzetétől az emelőkosár területén. Az erőmérő cella kapacitása a platform névleges kapacitásához igazodik, megfelelő tervezési ráhagyással, hogy alkalmazkodni tudjon az ipari használat során előforduló rövid túlterhelési körülményekhez. Az erőmérő cellák jelkábelei tömített vezetékeken keresztül jutnak el a jelzőházhoz.

Tápegység kialakítása és kettős üzemmódú működés

A mérleg normál körülmények között váltakozó áramról (220 V) működik, beépített 6 V 4A újratölthető akkumulátorral, amely tartalék és vezeték nélküli működést biztosít. A kettős teljesítményű architektúra számos gyakorlati funkciót lát el ipari környezetben. Az akkumulátor automatikusan töltődik, amikor a mérleg váltóáramra van csatlakoztatva, és elegendő működési időt biztosít egy teljes műszakhoz, tipikus használati minták mellett.

A vezeték nélküli működés lehetővé teszi a mérleg elhelyezését olyan helyeken, ahol a konnektorok nem érhetők el azonnal – például ideiglenes ellenőrző állomásokon, rakodókon területeken vagy kültéri fogadóhelyeken, óvóhely alatt. Az akkumulátor rövid áramkimaradások esetén is működik, így megakadályozza az adatvesztést a mérési műveletek során. A LED-kijelzőn lévő alacsony akkumulátor töltöttség jelző figyelmezteti a kezelőt, ha újratöltésre van szükség. Az energiatakarékos mód csökkenti a kijelző fényerejét és a processzor aktivitását tétlenségi időszakokban, hogy meghosszabbítsa az akkumulátor üzemidejét.

Nyomtatási munkafolyamat és működési módok

A beépített hőnyomtató szabványos hőpapír tekercseket vagy öntapadós címkekészletet fogad. A nyomtatást a kezelő kezdeményezi a jelzőmembrán billentyűzetén lévő dedikált gombon keresztül, vagy úgy van beállítva, hogy automatikusan elinduljon, ha stabil súlyértéket ér el, és a súly meghaladja a minimális küszöböt. A nyomtatási tartalom konfigurálható, és tartalmazhatja a súlyértéket (nettó vagy bruttó), a mértékegységet, a dátumot és az időt, a szekvenciális jegyszámot és a felhasználó által meghatározott fejlécszöveget.

A jelző alapvető mérési funkciókat kínál, beleértve a nullázást, a kézi és előre beállított tára, a bruttó/nettó tömeg kijelző váltást, valamint a tömeg felhalmozását a több tételből álló adagoláshoz. A beépített riasztási funkció támogatja a felső és alsó súlyhatár beállítását hangjelzéssel, ha a mért súly az elfogadható tartományon kívülre esik. A súlymemória megtartja az utolsó súlyt és a felhalmozott összegeket a teljesítményciklusokon keresztül.

Tipikus telepítési helyek

GYIK (Gyakran Ismételt Kérdések)

Mi a különbség a szénacél és a rozsdamentes acél platformszerkezet között?
A zománcozott szénacél szerkezeti szilárdságot biztosít szabványos beltéri ipari környezetben. A fényezés véd a légköri korrózió ellen, de ütések vagy durva vegyszerek károsíthatják. A 304-es rozsdamentes acél belső korrózióállóságot biztosít a teljes anyagvastagságban, és élelmiszer-feldolgozáshoz, gyógyszerészeti, vegyi vagy nedves környezethez ajánlott. A 316 rozsdamentes acél további ellenállást biztosít a kloridokkal szemben, és alkalmas tengeri vagy vegyi feldolgozási atmoszférában.

Mennyi ideig bírja az akkumulátor vezeték nélküli működés közben?
Az akkumulátor üzemideje a használati gyakoriságtól, a kijelző fényerejétől és a nyomtató folyamatos használatától függ. Tipikus szakaszos használat mellett mérsékelt nyomtatás mellett az akkumulátor támogatja a teljes műszakot. A nagy tételek folyamatos nyomtatása csökkenti a futási időt. Az alacsony töltöttségi szint jelzője előzetes figyelmeztetést ad az automatikus kikapcsolás előtt. A váltakozó áramról történő teljes újratöltés több órát vesz igénybe.

Aktiválható-e automatikusan a nyomtatási funkció, amikor egy tárgyat a mérlegre helyeznek?
A mérleg beállítható úgy, hogy automatikusan nyomtasson, ha a súlyérték stabilizálódik, és meghaladja az előre beállított minimális küszöböt. Ez az automatikus nyomtatási mód hasonló tételek ismételt mérésére alkalmas, ahol nincs szükség kézi gombnyomásra. Azoknál az alkalmazásoknál, amelyeknél a kezelő ellenőrzése szükséges a nyomtatás előtt, kézi indító mód is elérhető.

Milyen kommunikációs interfészek állnak rendelkezésre a mérleg számítógéphez vagy hálózathoz történő csatlakoztatásához?
Az opcionális interfészek közé tartozik az RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi és 4G IoT. Ezek támogatják a súlyadatok átvitelét egy csatlakoztatott PC-re, PLC-re vagy gazdarendszerre. Az adatformátum és az átviteli protokoll úgy van beállítva, hogy illeszkedjen a fogadó rendszerhez. Az USB-tároló lehetővé teszi a tömegrekordok kötegelt exportálását offline elemzéshez.

Hogyan történik a mérleg kalibrálása telepítés vagy áthelyezés után?
A kalibrálás a platform kapacitásának megfelelő hitelesített tesztsúlyokkal történik. Az eljárás – egypontos vagy többpontos – a jelzőbillentyűzeten keresztül érhető el, a felhasználói kézikönyv kalibrációs menüjét követően. Több száz kilogramm kapacitás esetén a linearitás ellenőrzésére a tartományban több kalibrációs pont ajánlott. Rendszeres időközönkénti kalibrálási ellenőrzés javasolt a létesítmény minőségbiztosítási rendszerének részeként.
