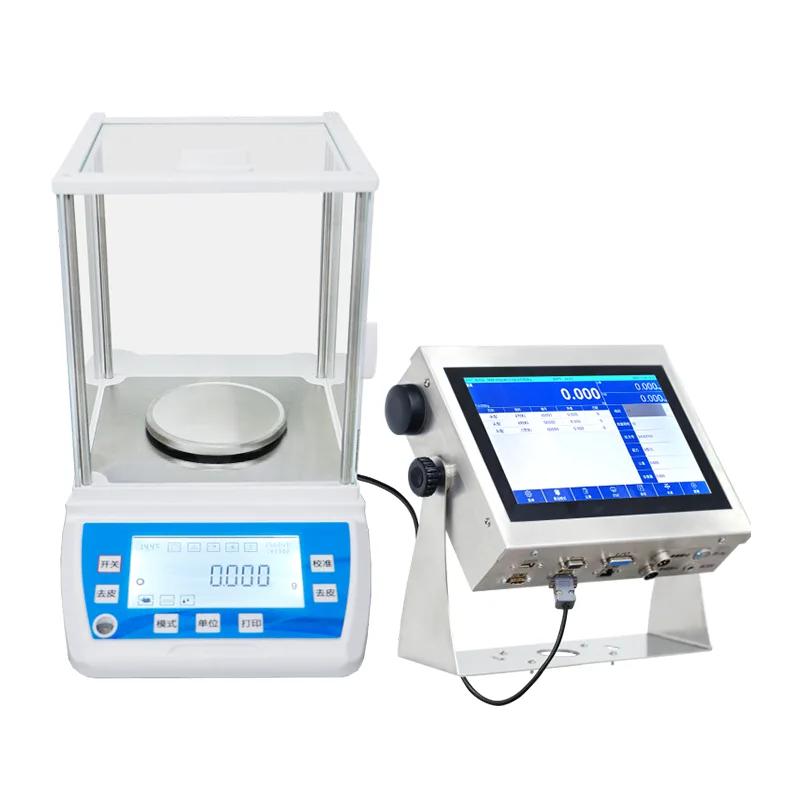

Nagy pontosságú intelligens elektronikus mérleg milligramm pontossággal

A nagy pontosságú intelligens elektronikus mérleg (JDT-A35 sorozat) a Jiangsu Jutian Weighing Equipment Co., Ltd. által gyártott laboratóriumi minőségű mérleg. A milligramm vagy szubmilligramm alatti felbontást igénylő alkalmazásokhoz tervezték, beleértve az analitikai kémiát, a gyógyszerkészítmények előállítását, az anyagminőség-ellenőrzést és a precíziós vizsgálatot. A műszer elektromágneses erőkompenzációs (EMFC) szenzortechnológiát használ a gyors stabilizálás és a nagy ismételhetőség érdekében ellenőrzött laboratóriumi körülmények között.

A gyártósoros használatra tervezett ipari platformmérlegekkel vagy ellenőrzőmérlegekkel ellentétben ez a mérleg asztali használatra készült olyan környezetben, ahol a hőmérséklet, a páratartalom és a légáramok szabályozhatók a mérési pontosság megőrzése érdekében. Minden egységet kiszállítás előtt kalibrálnak, és a belső kalibrációs mechanizmus (ha van) lehetővé teszi a rutinszerű pontosság ellenőrzését külső súlyok nélkül.

Modelll specifikációk

Megjegyzések a metrológiai előírásokhoz:Az I. és II. pontossági osztályt az OIML R76 határozza meg. Az olvashatóság (d) a legkisebb megjelenítési növekmény. Az ismételhetőségi és linearitási értékek ellenőrzött laboratóriumi körülmények között (stabil hőmérséklet, minimális légáramok, vízszintes telepítés) jellemző teljesítményt képviselnek. A tényleges teljesítmény a működési környezettől és a kezelői technikától függ. A serpenyőméretek és a mérési kapacitások az alkalmazás követelményei szerint konfigurálhatók.

A Jiangsu Jutian Weighing Equipment Co., Ltd. termékei ISO9001 és CE tanúsítvánnyal rendelkeznek. A cég 919-es K+F központja mérlegeket és beágyazott rendszereket fejleszt, 68 nemzeti szabadalommal és 20 szoftver szerzői joggal. A gyártás szabványos minőség-ellenőrzési eljárások szerint zajlik, beleértve az alkatrészek ellenőrzését, összeszerelését és kalibrálását.

Szenzortechnológia és mérési elv

A mérleg elektromágneses erőkompenzációs (EMFC) mérőcellát használ. Ebben a kialakításban a minta serpenyőre ható súlyát egy állandó mágneses térben lévő tekercs által generált elektromágneses erő egyensúlyozza ki. Az egyensúly fenntartásához szükséges áram arányos az alkalmazott tömeggel. Ez az elv számos jellemzőt kínál a nagy felbontású méréshez:

Gyors stabilizálás:A zárt hurkú visszacsatoló rendszer a betöltés után a másodperc törtrésze alatt egyensúlyba hozza az egyensúlyt, lehetővé téve a hatékony munkafolyamatot az ismétlődő mérlegelési feladatok során.
Alacsony sodródás:A nyúlásmérő mérőcellákhoz képest az EMFC érzékelők alacsonyabb, hosszú távú nulla eltolódást mutatnak stabil hőmérsékleti viszonyok mellett, ami csökkenti az újrakalibrálás gyakoriságát hosszabb használat során.
Belső kalibrációs lehetőség:Egyes modellek beépített kalibrációs súlyt és motoros mechanizmust tartalmaznak. A kalibrálási rutin az érintőképernyőn keresztül indul, és egy rövid cikluson belül, külső súlyok nélkül fejeződik be.

A mérlegház és a mérőedény 304-es rozsdamentes acélból készült, amelyet a korrózióállóság és a könnyű tisztítás érdekében választottak ki. A kijelző egy 10 hüvelykes HD kapacitív érintőképernyő (1024×768 felbontás), amelyet Android alapú feldolgozó rendszer hajt (RK3288W négymagos Cortex-A17, 2G RAM, 8G tárhely), amely kezeli a felhasználói felületet, az adattárolást és a kommunikációs funkciókat.

Mérési funkciók és adatkapcsolat

A mérleg többféle mérési módot és alkalmazási funkciót támogat, amelyek az érintőképernyős felületen keresztül érhetők el: normál mérés, alkatrészszámlálás, százalékos mérés, sűrűségmeghatározás (opcionális sűrűségkészlet segítségével), valamint ellenőrző mérés felső/alsó határérték riasztással. A mértékegységek átváltása a mg, g, ct, oz, lb, gn, ozt és darabszámlálási módra vonatkozik.

Az adatkommunikációs interfészek két USB portot, két RS232 soros portot, egy RJ45 Ethernet portot és egy I/O kimenetet tartalmaznak alapkivitelben. Az opcionális modulok Wi-Fi-t, Bluetooth-ot, HDMI-kimenetet és 4G IoT-kapcsolatot biztosítanak. Külső eszközök, például nyomtatók, vonalkód-leolvasók, riasztásjelzők és távoli kijelzők csatlakoztathatók. A súlyadatok soros vagy hálózati kapcsolaton keresztül továbbíthatók PC-re vagy LIMS-re (Laboratory Information Management System).

Telepítési és környezetvédelmi követelmények

A megadott pontossági előírások eléréséhez a mérleget stabil, rezgésmentes padra kell felszerelni, szabályozott hőmérsékletű és minimális légmozgású helyen. Az üzemi hőmérséklet -10°C és 40°C között van, 90% alatti relatív páratartalom mellett (nem kondenzálódik). Bekapcsolás után 30-120 perces bemelegedési periódus szükséges a kalibrálás és mérés előtt, hogy a belső elektronika elérje a termikus egyensúlyt.

A tápellátás AC 100-240V adapteren keresztül történik (DC 12V, 1000mA kimenet). Használat előtt az egyensúlyt vízszintbe kell állítani az állítható lábakkal és a beépített szintjelzővel. A laboratóriumi minőségbiztosítási rendszereknek való megfelelés érdekében évente újrakalibrálás javasolt hitelesített súlyokkal.

Tipikus alkalmazási környezetek

GYIK (Gyakran Ismételt Kérdések)

Mi a különbség az I. és a II. pontossági osztály között ennél a mérlegnél?
Pontosság Az I. osztályt (különleges pontosság) és a II. osztályt (nagy pontosság) az OIML R76 határozza meg az ellenőrzési osztásérték (e) és a skálaosztások száma (n) alapján. Az I. osztályú műszerek a kapacitáshoz képest kisebb ellenőrzési intervallumúak. A gyakorlatban a JDT-A35 sorozat I. osztályú modelljei olyan alkalmazásokra alkalmasak, ahol a legmagasabb metrológiai megbízhatóságra van szükség, mint például az analitikai kémia területén. A II. osztályú modellek megfelelnek a rutin gyógyszerészeti és ipari minőség-ellenőrzés követelményeinek.

Mikor kell belső kalibrációt használni a külső kalibrációval szemben?
A belső kalibrálás beépített referenciasúlyt használ, és kényelmes a napi pontosság ellenőrzéséhez külső súlyok nélkül. Az érintőképernyő menüjén keresztül aktiválódik, és automatikusan befejeződik. A külső kalibrálás során a kezelő által a serpenyőre helyezett hitelesített kalibrációs súlyt használjuk, és ajánlott a hivatalos kalibrálási feljegyzésekhez, a laboratóriumi SOP-ok szerinti időszakos ellenőrzéshez, vagy ha a belső súly keresztellenőrzést igényel.

Milyen környezeti tényezők befolyásolják a milligramm szintű mérési pontosságot?
A hőmérséklet-ingadozások, a légáramlatok, a vibráció és a statikus elektromosság az elsődleges környezeti tényezők, amelyek befolyásolják a gramm alatti olvashatóságot. A mérleget egy külön mérőasztalra kell helyezni, távol az ablakoktól, ajtóktól és a HVAC szellőzőnyílásoktól. A nem vezető minták esetében antisztatikus intézkedésekre (ionizáló, földelés) lehet szükség. A 0,0001 g leolvashatóságú modellekbe huzatvédő pajzs van beépítve.

Tud-e kommunikálni a mérleg egy laboratóriumi információkezelő rendszerrel?
Igen. A szabványos RS232, USB és Ethernet interfészek támogatják az adatkimenetet LIMS, ELN vagy PC-alapú adatgyűjtő szoftverre. A súlyadatok valós időben továbbíthatók, vagy lekérhetők a belső tárhelyről. A kommunikációs protokoll részleteit a termékdokumentáció tartalmazza, hogy az ügyfél informatikai vagy laboratóriumi automatizálási csapata segítse az integrációt.

Milyen karbantartás szükséges a pontosság megőrzéséhez?
Tartsa tisztán a mérőedényt és a házat, portól és vegyszermaradványoktól mentesen. Ellenőrizze a kalibrálást a laboratóriumi minőségbiztosítási rendszere által meghatározott időközönként – a belső kalibrációt naponta, a külső kalibrálást havonta vagy negyedévente végezheti el. Az éves professzionális szervizelés, beleértve az EMFC érzékelő ellenőrzését és szükség esetén a kopó alkatrészek cseréjét, segít a mérések hosszú távú megbízhatóságának megőrzésében.
