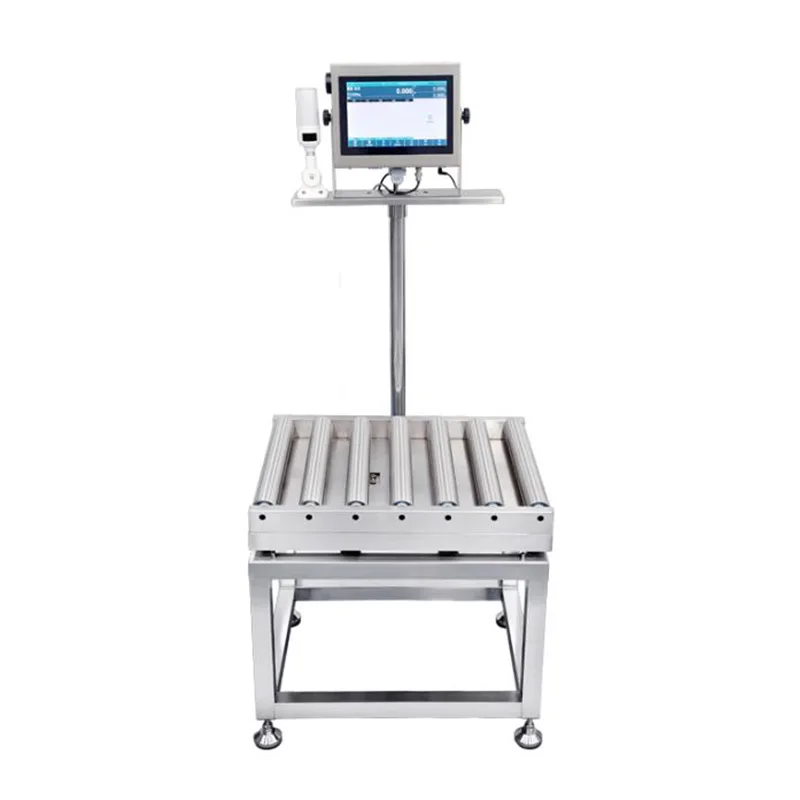

Teljesen rozsdamentes acél, nem motoros intelligens görgős szállítószalag mérlegek

A teljesen rozsdamentes acélból készült, intelligens görgős szállítószalag mérlegek a Jiangsu Jutian Weighing Equipment Co., Ltd. által gyártott statikus mérőplatformok. Olyan munkaállomásokhoz tervezték, ahol az árukat kézi vagy gravitációs adagolás során kell lemérni – ilyenek például a fogadódokkok, a szállítás előtti ellenőrzési zónák, a gyártósorok anyagának állomásai. A berendezés egyetlen egységben egyesíti a 304-es rozsdamentes acél görgőt, a szerkezetileg integrált erőmérő cellát és a digitális mérlegkijelzőt.

Az áruk felhelyezése a görgő felületére manuálisan vagy egy szomszédos szállítószalagon keresztül történik. A görgők lehetővé teszik a tétel elhelyezését vagy mozgatását a mérőplatformon, emelés nélkül. A mérőcellák mérik a statikus súlyt, amikor a tárgy nyugalmi állapotban van, és a jelző megjeleníti, rögzíti vagy továbbítja a leolvasást. A görgős mechanizmushoz nem használnak külső motorhajtást, így nincs szükség hajtószíjakra, motorvezérlőkre és kapcsolódó elektromos alkatrészekre a mérőállomáson.

Műszaki adatok (konfigurálható)

Konfigurációs megjegyzések:A mérlegelési kapacitást, a platform méreteit, a görgő átmérőjét és a hengerek távolságát a megrendelés során adják meg, hogy megfeleljenek a tervezett termékméret-tartománynak és munkafolyamatnak. Az osztásérték a kiválasztott kapacitáshoz igazodik, hogy megfelelő mérési felbontást biztosítson az alkalmazáshoz.

A Jiangsu Jutian Weighing Equipment Co., Ltd. ISO9001 tanúsítvánnyal rendelkező minőségirányítás alatt működik, termékei CE tanúsítvánnyal rendelkeznek. A vállalat 68 nemzeti szabadalommal és 20 szoftver szerzői joggal rendelkezik, amelyeket a 919 K+F Központon keresztül fejlesztettek ki. A gyártást két gyártóüzemben végzik szabványosított minőség-ellenőrzési eljárásokkal, amelyek magukban foglalják az anyagvizsgálatot, a hegesztést és az összeszerelést, az erőmérő cellák kalibrálását és a végső funkcionális tesztelést.

Anyagválasztás és szerkezeti tervezés

A teljesen rozsdamentes acél, nem motoros intelligens görgős szállítószalag váz és görgős szerelvények 304-es rozsdamentes acélból készülnek. Ez az anyagválasztás számos, az ipari mérlegelési környezetekben szokásos működési követelményt kielégít. A 304-es rozsdamentes acél korrózióállóságot biztosít, így a berendezés alkalmas olyan létesítményekre, ahol a vízkő nedvességnek, tisztítószereknek vagy enyhén korrozív atmoszférának lehet kitéve – például élelmiszer-feldolgozó üzemekben, gyógyszergyártó területeken, vegyi raktárakban és hűtőtárolókban.

A teljesen zárt szerkezeti kialakítás megakadályozza a por, törmelék és folyadék bejutását a mérőcella-rekeszbe. Az erőmérő cellák a görgős fedélzet alatt helyezkednek el mechanikusan védett konfigurációban. A keret hegesztett kötései folytonosak és simára csiszoltak, hogy kiküszöböljék azokat a repedéseket, ahol felhalmozódhatnak a szennyeződések, ami támogatja a szabályozott iparágak higiéniai követelményeit.

A görgős fedélzetet különböző merevségű áruk megtámasztására tervezték. A görgő átmérője és távolsága úgy konfigurálható, hogy megfeleljen a minimális csomag- vagy raklapterületnek az alkalmazásban. Az egyenetlen aljzatú vagy rugalmas csomagolású termékeknél a szűkebb hengertávolság egyenletesebb alátámasztást biztosít, és csökkenti a terheléseloszlás okozta mérési eltéréseket.

Gravitációs táplálású működés és alacsony karbantartást igénylő kialakítás

A nem motoros görgős mechanizmus gravitációra vagy kézi erőre támaszkodik, hogy az árukat a mérleg platformon keresztül mozgassa. Ha a görgős fedélzetet enyhe dőléssel szerelik fel, vagy amikor az árukat kézzel tolják, a görgők szabadon forognak a tömített csapágyakon, lehetővé téve a tételek megfelelő helyzetbe csúszást a mérlegeléshez és a mérés utáni kilépéshez. Ez a kialakítás kiküszöböli a hajtómotorok, szíjak, láncok vagy motorvezérlők szükségességét a mérőállomáson.

A meghajtó alkatrészek hiánya számos üzemeltetési szempontot csökkent. A mérőállomás energiafogyasztása a digitális kijelzőre korlátozódik. A rendszeres karbantartás a gördülőcsapágyak időszakos ellenőrzésére, a platform tisztítására és a kalibráció ellenőrzésére korlátozódik. Nincsenek megfeszítendő vagy cserélhető hajtószíjak, nincsenek kopó motorkefék, és a görgőegységben nincsenek elektromos alkatrészek, amelyek megvédenék a mosástól vagy a portól.

Az indikátor funkciók és kommunikáció

A színes érintőképernyős kijelző szabványos mérési funkciókat biztosít, beleértve a nullázást, a tárazást, az egységkonverziót (kg/g/lb) és a súlygyűjtést. A beépített riasztási funkció támogatja a konfigurálható felső és alsó súlyhatárokat, vizuális és hangos riasztásokkal, ha a mért súly az elfogadható tartományon kívülre esik. Ez az ellenőrző mérési mód lehetővé teszi, hogy a mérleg kézi minőségellenőrző állomásként szolgáljon kiegészítő felszerelés nélkül.

A 10 000 vagy több rekord adattárolási kapacitása támogatja a kötegelt nyomon követhetőséget és a készletegyeztetést. A tárolt rekordok USB-n keresztül exportálhatók CSV formátumban elemzés vagy dokumentálás céljából. Az opcionális kommunikációs interfészek (RS232, Wi-Fi, Ethernet) valós idejű adatátvitelt tesznek lehetővé egy csatlakoztatott PC-re, PLC-re vagy gazdarendszerre. A protokoll-konfigurációt a rendszer a fogadó platformnak megfelelően kezeli a rendszer beállítása során.

Tipikus telepítési helyek

GYIK (Gyakran Ismételt Kérdések)

Miért válassza a 304-es rozsdamentes acélt a szénacél helyett a mérlegkerethez?
A 304 rozsdamentes acél korrózióállóságot biztosít anélkül, hogy festékre vagy bevonatra lenne szükség, amely idővel letörhet vagy leromolhat. Élelmiszer-feldolgozási, gyógyszerészeti, vegyi vagy magas páratartalmú környezetben a festett felületű szénacél rozsdásodhat a karcolások vagy hegesztési pontokon. A 304 rozsdamentes acél kompatibilis a szabályozott iparágakban alkalmazott szabványos tisztítási és fertőtlenítési eljárásokkal.

Hogyan működik a görgős mechanizmus motor nélkül?
A görgők tömített csapágyakra vannak felszerelve és szabadon forognak. Az áruk mozgatása a platformon kézi tolással vagy a mérleg enyhe dőlésszöggel történő felszerelésével történik, hogy a gravitáció előre vigye a tételeket. Ez a kialakítás alkalmas kézi munkaállomásokhoz, motoros szállítószalag végéhez, ahol a lendület szállítja a tételeket a mérlegre, vagy olyan kiegészítő ellenőrzési pontokhoz, ahol nincs szükség motoros szállításra.

Hogyan befolyásolja a pontosságot a nem mereven lapos tételek mérése?
Az egyenetlen vagy rugalmas alappal rendelkező elemeket több görgőn kell alátámasztani. A görgők távolsága a konfiguráció során csökkenthető az egyenletesebb alátámasztás érdekében. Az olyan termékeknél, mint az ömlesztett zsákok, hordók vagy merev alappal rendelkező raklapos rakományok, általában elegendő a szabványos görgőtávolság. A mérőcella-szerelvényt úgy tervezték, hogy összegezze a teljes terhelést, függetlenül annak a platformon való elosztásától.

Integrálható a mérleg egy meglévő raktárkezelő rendszerrel?
Igen. Az opcionális kommunikációs interfészek – beleértve az RS232-t, az USB-t, a Wi-Fi-t és az Ethernetet – támogatják az adatkimenetet a csatlakoztatott rendszerekre. A súlyadatok, az időbélyegek és a tranzakciós rekordok valós időben továbbíthatók, vagy kötegelt exportálhatók. Az adott adatformátum és kommunikációs protokoll a beállítás során konfigurálva van, hogy megfeleljen a gazdagép rendszer követelményeinek.

Milyen karbantartást igényel a nem motoros görgős rendszer?
Az elsődleges karbantartási feladatok a gördülőcsapágyak szabad forgásának időszakos ellenőrzése, a görgőfelület és a mérleg platform tisztítása, valamint hitelesített próbasúlyokkal történő kalibrálás ellenőrzése. A tömített csapágykonstrukció normál üzemi körülmények között nem igényel rendszeres kenést. A rozsdamentes acél felület normál, rozsdamentes acéllal kompatibilis ipari tisztítószerekkel tisztítható.
